重慶某光伏公司出料車間拱形屋頂工程案例解析

本工程為重慶某光伏公司出料車間的拱形屋頂改造項目，采用金屬拱形屋面結構，結合現代鋼構施工技術，實現了結構輕巧、安裝快捷、使用安全的目標。

工程名稱：重慶某光伏公司出料車間拱形屋頂工程

建設單位：某某光伏有限公司

施工單位：江蘇杰達鋼結構工程有限公司

工程地點：重慶市江津區白沙工業園

施工時間：2023年11月1日—2023年12月15日

工程面積：9945㎡

工程概況與設計特點

本項目采用金屬彩鋼板為主要屋面材料，厚度為1.5毫米，搭配符合設計標準的鋼結構拱形支撐，拱高達到8.39米，跨度33.6米，滿足出料車間對空間利用與采光的雙重需求。屋頂設計結合自然防水與抗風抗雪能力，確保結構的穩定性和耐久性。

施工亮點

施工過程中，江蘇杰達鋼結構工程有限公司秉持規范施工，嚴控質量。主要亮點包括：

1. 機械鎖邊連接技術，實現彩鋼板自然防水，無滲漏現象。

2. 采用輕質鋼結構材料，減輕整體自重，提高抗震抗風性能。

3. 現場管理嚴格，合理安排工期，確保30天內順利完成安裝。

4. 施工過程中充分考慮現場實際情況，克服了多變天氣和復雜環境對施工的影響。

結構與材料優勢

采用彩色鍍鋅鋼板，不僅具備良好的耐腐蝕性能，還提升了外觀的整潔美觀。拱形屋頂的設計使得空間利用更為高效，采光帶的合理布置保證了室內光線的充足，滿足生產環境需求。

托板的選用采用Q235鋼材，厚度6毫米，采用八字形設計，保證節點連接的穩固與精準，為整個拱形結構提供堅實的支撐。

工程質量控制與驗收標準

施工嚴格按照設計圖紙和企業標準執行，質量驗收符合相關規范要求。施工單位在土建工程具備彩板安裝條件后進場施工，遇特殊天氣及不可抗力因素，合理順延工期，確保施工安全與工程質量。

應用意義與實用價值

該拱形屋頂工程不僅提升了車間的空間利用效率，還通過優質的材料與科學的施工工藝，保障了結構的耐久性和使用安全。項目為類似工業廠房的屋面改造提供了有益的參考方案，符合當前節能環保與工業生產的需求。

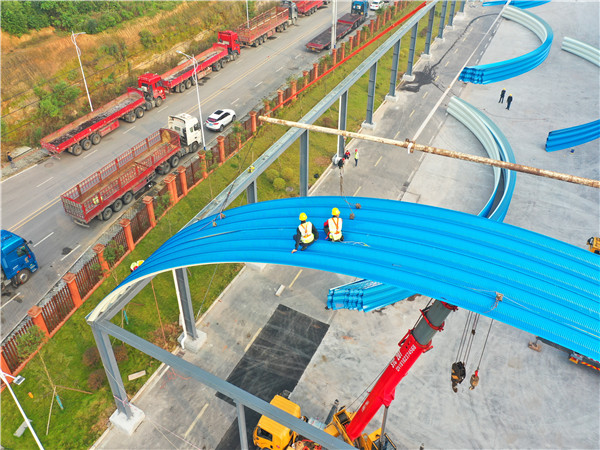

施工現場圖展示了鋼結構拱形屋頂的整體架構，體現了結構的科學合理與施工的高效組織。

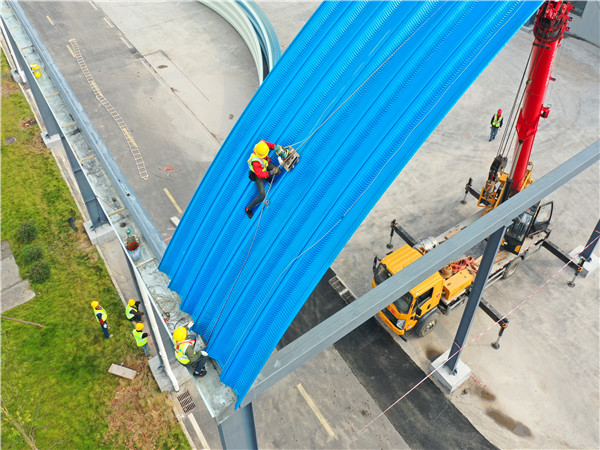

彩鋼板的安裝過程細致嚴謹，機械鎖邊技術確保了屋頂的防水性能。

拱形屋頂的結構細節展示了托板和拱形梁的連接，體現了鋼結構的穩定性。

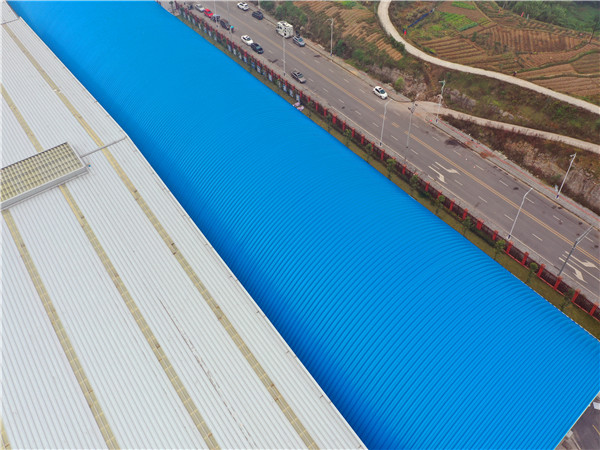

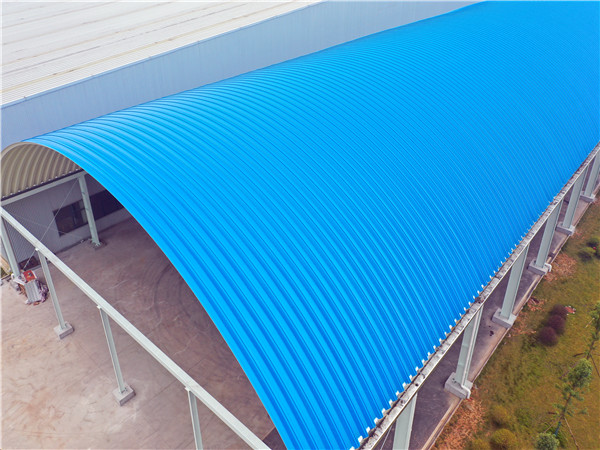

完工后的拱形屋頂整體效果，造型美觀且結構堅固，滿足生產使用需求。

采光帶合理設計，保證了車間內部采光效果，有助于降低能耗和提升工作環境舒適度。
